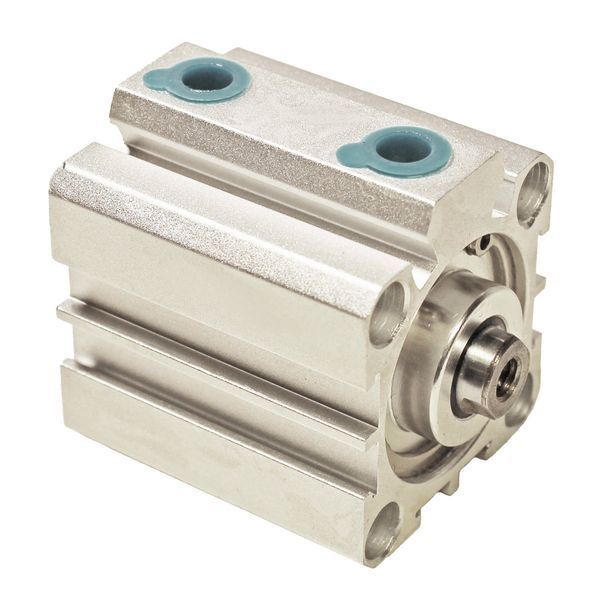

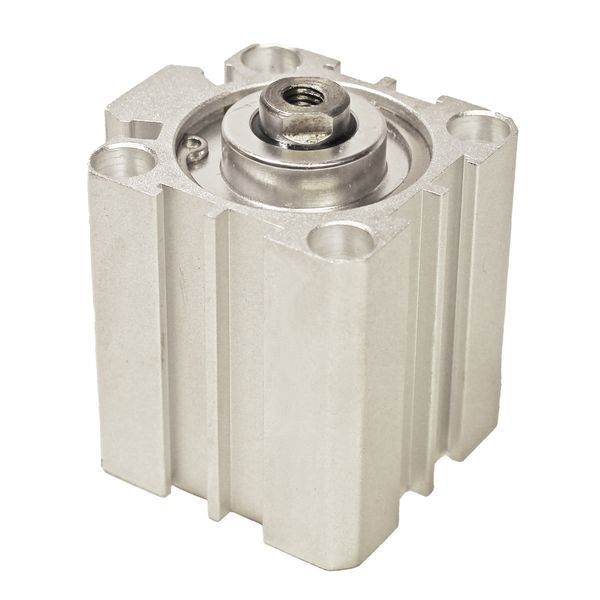

Компактні циліндри серії SDA є виконавчими механізмами пневмосистем, призначеними для перетворення енергії стисненого повітря в механічний лінійний рух. Пневмоциліндри серії SDA - це компактні циліндри з діаметром поршня від 20 до 100 мм. Ці циліндри постачаються в шести різних модифікаціях: без демпфування, з магнітом та без.
Пневмоциліндр TSK SDA складається з таких основних компонентів:
- Корпус: Виготовляється з міцних матеріалів, що забезпечують надійність та довговічність роботи.
- Поршень: Переміщується всередині циліндра під дією стисненого повітря, створюючи лінійний рух штока.
- Шток: Виступаюча частина циліндра, до якої кріпляться механізми, що виконують роботу.
- Ущільнення: Забезпечують герметичність та запобігають витокам повітря.
- Кріпильні елементи: Слугують для монтажу циліндра на обладнання або до кріплень.
Принцип роботи: Стиснене повітря подається в порожнину циліндра, створюючи тиск на поршень. Під дією цього тиску поршень переміщується, висуваючи або втягуючи шток. Напрямок руху поршня визначається подачею повітря в відповідну порожнину циліндра по каналах.
Переваги пневмоциліндрів TSK SDA
- Висока надійність: Завдяки простій конструкції та використанню якісних матеріалів, пневмоциліндри TSK SDA відрізняються високою надійністю та довгим терміном служби 1 000 000 циклів.
- Універсальність: Широкий асортимент моделей дозволяє підібрати пневмоциліндр для вирішення різних задач.
- Простота монтажу: Пневмоциліндри легко монтуються на обладнання завдяки стандартним кріпильним елементам.
- Висока точність роботи: Пневмоциліндри забезпечують точне переміщення штока, що дозволяє підвищити якість автоматизованих систем.
- Безпека: Використання пневматики робить системи більш безпечними порівняно з гідравлічними системами.
Області застосування
Пневмоциліндри TSK SDA широко застосовуються переважно в таких галузях:
- Машинобудування: Автоматизація виробничих процесів, керування верстатами та роботами.
- Упаковка: Формування та переміщення упаковок, керування конвеєрами.
- Автомобільна промисловість: Тестування автомобільних компонентів, автоматизація збиральних ліній.
- Харчова промисловість: Керування клапанами, дозаторами та іншими механізмами.
- Медичне обладнання: Керування медичними інструментами та приладами.
Вибір пневмоциліндра TSK SDA
При виборі пневмоциліндра необхідно враховувати такі параметри:
- Діаметр циліндра: Визначає силу, яку може розвивати циліндр.
- Хід штока: Визначає максимальну відстань, на яку може переміщуватися шток.
- Тип кріплення: Вибирається залежно від умов монтажу.
- Робочий тиск: Визначається параметрами пневматичної системи.
- Тип ущільнень: Вибирається залежно від робочого середовища та температури.
Висновок
Пневмоциліндри TSK SDA є надійними та універсальними елементами пневматичних систем. Завдяки своїм перевагам вони широко застосовуються в різних галузях промисловості. Правильний вибір пневмоциліндра дозволить забезпечити ефективну роботу автоматизованих систем.
Діаметр циліндра | A | B1 | C | D | E | F | G | K1 | L | M | N1 | N3 | O |
32 | 31.5 мм | 7 мм | 24.5 мм | 50 мм | 12 мм | 4 мм | 3 мм | M6x1 | 22 мм | 2.8 мм | 9 | - | G1/8" |
Діаметр циліндра | P1 | P3 | P4 | R | S | T1 | T2 | U | V | W | X | Y |
32 | Двосторонній: ⌀8.2 М6х1 Наскрізний отвір: ⌀4.6 | 16 мм | 5.5 мм | 6 мм | 44 мм | 34 мм | - | 2.15 мм | 12 мм | 10 мм | 18.3 мм | 15 |
