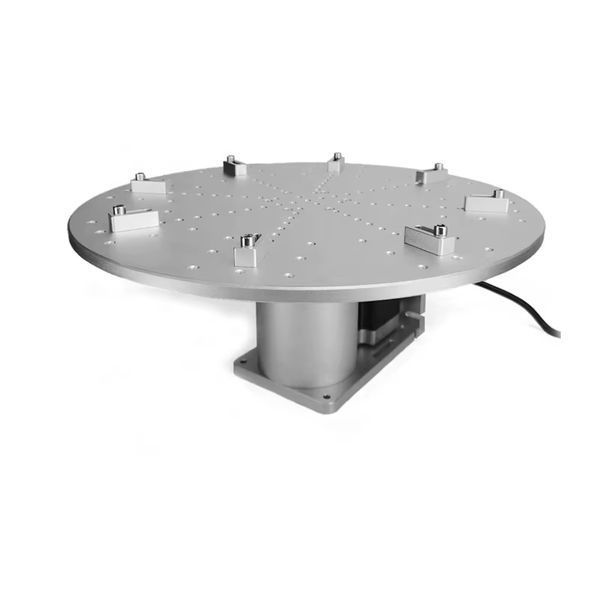

Роторный механизм TD400 (Поворотный стол)
Роторный механизм TD400 — это высокопроизводительная, крупногабаритная система вращающейся платформы, предназначенная для лазерной обработки (маркировки, гравировки, сварки, очистки) изделий больших размеров. Увеличенный диаметр стола позволяет удобно размещать и надежно фиксировать массивные детали, а низкое передаточное число обеспечивает высокую скорость рабочего цикла.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Тип механизма | Вращающаяся платформа (Поворотный стол) | Для работы с крупными и тяжелыми изделиями. |
| Диаметр рабочей платформы (стола) | 400 мм | Значительно увеличенный диаметр стола для габаритных деталей. |
| Максимальный диаметр зажима/обработки | 175 мм | Рекомендованный максимальный диаметр обрабатываемого изделия. |
| Шаговый двигатель | 86-118 | Стандартный мощный двигатель, обеспечивающий высокий крутящий момент. |
| Передаточное число (Коэффициент редукции) | 4 | Низкое передаточное число (4:1) для высокой скорости вращения. |
| Нагрузка на подшипник | 30 кг | Максимально допустимая рабочая нагрузка. |
| Крепежные отверстия | 100 * 100 мм, M5, M6 | Стандартные размеры для крепления к станине. |
| Габариты (ДШВ) | 400 * 400 * 175 мм | Общий размер устройства. |
| Вес | 15 кг | Увеличенный вес за счет большего диаметра стола. |
Особенности и преимущества
-
Габаритная Платформа: Диаметр стола 400 мм идеально подходит для фиксации нестандартных или очень больших плоских и цилиндрических изделий.
-
Высокая Скорость: Сохраненное передаточное число 4:1 позволяет достигать высокой скорости вращения, что критично для оптимизации производственных циклов.
-
Прочность и Устойчивость: Увеличенный вес и размер конструкции (15 кг, $400 \times 400 \times 175 \text{ мм}$) обеспечивают исключительную устойчивость во время работы.
Инструкция по настройке коэффициента редукции
Для поворотного стола TD400 используется фиксированное передаточное число $4$.
Настройка в программном обеспечении
В программном обеспечении управления лазером (например, EzCad) необходимо установить:
-
Базовый коэффициент (Base Coefficient): Это передаточное число редуктора, которое необходимо указать как 4.
-
Диаметр: Для маркировки цилиндрических изделий, программа использует этот коэффициент вместе с введенным диаметром изделия для точного расчета количества импульсов.
-
$$\text{Фактический поворот} = \frac{\text{Импульсы двигателя}}{\text{Передаточное число}}$$
