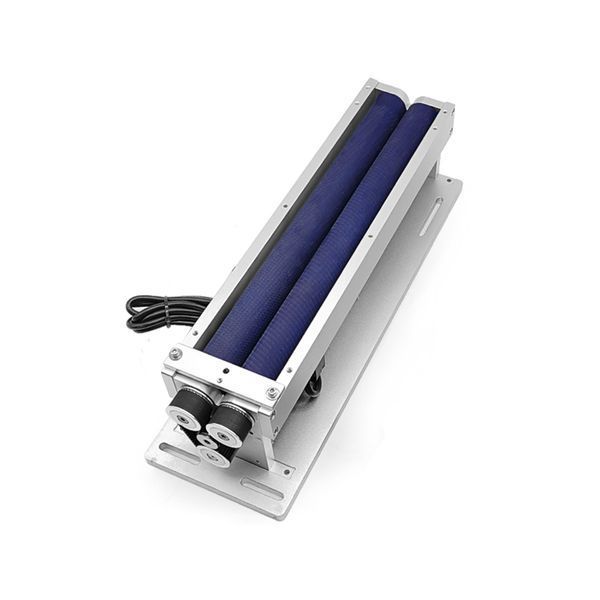

Роторный механизм GZ-400-3 (Маленький ролик, с резиновым покрытием) (1029293)

Роторный механизм GZ-400-3 (Большой роликовый, с резиновым покрытием)

Роторный механизм GZ-400-3 — это усиленная роликовая система с резиновым покрытием роликов, предназначенная для высокоточной лазерной обработки (маркировки, гравировки, сварки) длинных и тяжелых цилиндрических деталей и труб. Резиновое покрытие обеспечивает улучшенное сцепление и минимизирует проскальзывание изделия.

Технические характеристики

Ограничения и особенности применения

1. Форма изделия: Механизм не подходит для конических изделий (конусов), так как ролики требуют параллельной цилиндрической поверхности для точного вращения.

2. Стыковочные работы: Механизм сложно стыкуется, что затрудняет использование для точного позиционирования при сваривании или соединении изделий.

Инструкция по настройке коэффициента уменьшения

Для обеспечения точного соответствия угла поворота изделия и перемещения лазера необходимо настроить коэффициент уменьшения.

1. Расчет коэффициента уменьшения (начальное значение)

Коэффициент уменьшения рассчитывается как отношение длины окружности изделия к базовому значению импульсов (100).

$$\text{Коэффициент уменьшения} = \frac{\text{Окружность изделия (мм)}}{100}$$

2. Точная калибровка коэффициента (настройка)

Для достижения максимальной точности выполните тестовую обработку:

1. Проведите первую линию лазером вдоль изделия.

2. Поверните изделие на 360 градусов (полный оборот).

3. Проведите вторую линию параллельно первой.

4. Поверните изделие на 360 градусов еще раз.

5. Проведите третью линию.

Принцип калибровки: Чем точнее три линии перекрываются, тем точнее настроен коэффициент уменьшения. Вносите микрокорректировки в программном обеспечении, пока линии не сойдутся.
