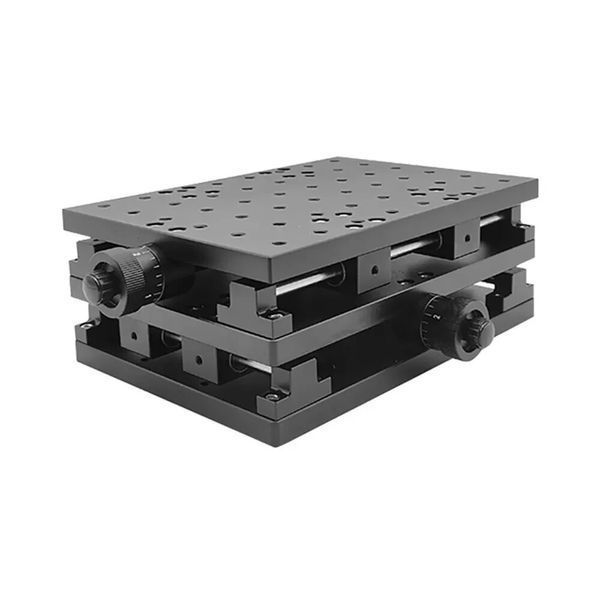

Движущийся стол HYHTXY300-2 (Оси XY)
Движущийся стол HYHTXY300-2 — это высокоточная координатная система, предназначенная для перемещения более габаритных изделий по горизонтальным осям (X и Y). В сравнении с базовой моделью, он обладает увеличенным квадратным рабочим столом и большим диапазоном перемещения, что расширяет возможности его применения в лазерных станках и системах позиционирования.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Модель | HYHTXY300-2 | Усовершенствованная версия с увеличенным столом и ходом. |
| Размер рабочего стола (Платформы) | $300 \times 300 \text{ мм}$ | Увеличенная площадь рабочего пространства (квадратная форма). |
| Диапазон перемещения по осям XY | $150 \times 150 \text{ мм}$ | Значительно увеличенный максимальный ход, обеспечивающий более широкий охват. |
| Максимальная нагрузка | $70 \text{ кг}$ | Высокая грузоподъемность для работы с тяжелыми приспособлениями или оснащением. |
| Шаг резьбы стола | M6: $25 \times 25 \text{ мм}$ | Стандартная сетка крепления M6 с шагом 25 мм для фиксации оснастки. |
| Крепежные отверстия (Станина) | $100 \times 100 \text{ мм}$, M5, M6 | Два набора отверстий для универсального монтажа на станину станка. |
| Крепежные отверстия (Станина) | $200 \times 200 \text{ мм}$, M5, M6 |
|
| Габариты (Д * Ш * В) | $325 \times 245 \times 80 \text{ мм}$ | Общие размеры механизма. |
| Вес | $10 \text{ кг}$ | Увеличенный вес, связанный с более крупным рабочим столом. |
Области применения
-
Лазерная маркировка и гравировка: Обеспечение точного позиционирования крупногабаритных изделий или серийной продукции.
-
Сварочные и очистные работы: Используется как платформа для перемещения деталей под лазерным лучом.
-
Координатные измерения: Может применяться в системах визуального контроля и измерения.
-
Стенды и тандемы: Идеально подходит для создания многоосевых систем.
